Állateledel gyár felmérése Franciaországban
Rövid ismertető
Feladatunk egy franciaországi állateledel gyár felmérése volt 3D térszkennerrel. A gyáregységek belső átalakításának, illetve fejlesztésének előkészítéséhez volt szükséges a helyszínek alapos és pontos feltérképezése a munkálatok megkezdése előtt a minnél precízebb tervezéshez.
A munka előzményei

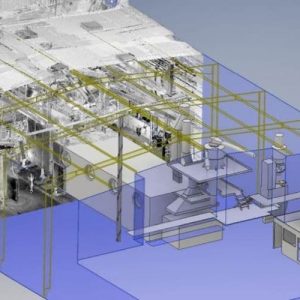

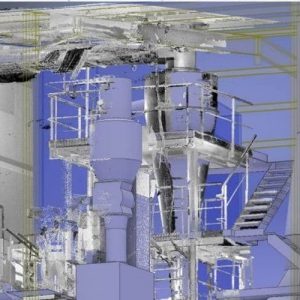

Közvetlenül a gyártól érkezett a felkérés, hogy végezzük el egy adott gyártócsarnok teljes felmérését és 3D modelljének elkészítését. Erre a tervezett fejlesztések miatt volt szükség: az ügyfél ellenőrizni szerette volna, hogy a beépíteni tervezett technológiai berendezések illeszkednek-e a csarnokba, illetve melyek lesznek a telepítés során fellépő szűk keresztmetszetek, illetve kritikus pontok.

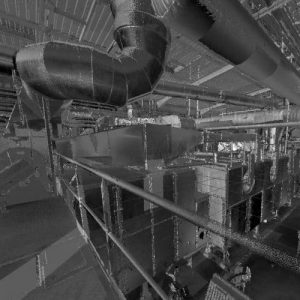

Bár az ügyfél első körben manuális eszközökkel történő felmérést szeretett volna, melyre a tervei szerint egy teljes hónapot vett volna igénybe, végül sikerült elegendő érvet felsorakoztatnunk a térszkennelés mellett ahhoz, hogy elvégezhessük a kérdéses csarnok felmérését. Az említett érvek között nem csak kényelmi szempontok szerepeltek (egy ilyen beépíthetőségi, vagy ütközésvizsgálat már az összeillesztett pontfelhővel is elvégezhető a 3D modell elkészítése nélkül), hiszen mint a legtöbb esetben, itt is olcsóbb, gyorsabb és pontosabb munkát tudtunk szavatolni a manuálisan végzett felmérésnél.
Mivel a helyszínt előzőleg csupán fotók alapján tanulmányozhattuk, a munkát 4 munkanap alatt terveztük elvégezni, melyben egy hozzávetőlegesen 1500 m2 alapterületű helyiség teljes felmérése szerepelt ez idő alatt.
Kíváncsi, hogy mennyibe kerül nálunk egy 3D térszkenneres épületfelmérés? Próbálja ki árkalkulátorunkat!
A munka részletes leírása
A helyszínre érkezés és a munka megkezdése után hamar láthattuk, hogy a tervezettnél jóval hamarabb képesek leszünk befejezni a feladatot, így az ügyfélnek azt is fel tudtuk ajánlani, hogy amennyiben igényt tart rá, egyéb területeken is tudunk végezni térszkennelést. Így történt, hogy az eredetileg tervezett gyártócsarnokon kívül még egy hasonló méretű, és egy kisebb, de több szintes helyiséget is fel tudtunk mérni.
A teljes munka így is csupán 3 munkanapot vett igénybe. A fennmaradó időt így fel tudtuk használni az utómunkálatok megkezdésére, illetve természetesen szakítottunk időt a híres francia konyhaművészetben való elmélyülésre is.
Összességében a megrendelőnk így a tervezettnél több héttel hamarabb kapta meg a felmérés eredményét, és még a költségeket is csökkenteni tudta. A végzett munkánkkal való elégedettségét megfelelően jelzi, hogy a munka végeztével meg is kaptuk a következő megbízásunkat: a felmérés pontfelhőjét felhasználva megtervezhettünk a technológia elrendezését, a szükséges tartószerkezeteket, pódiumokat, és javaslatokat tettünk a megmaradó egységek, rendszerek módosítására, ahol ez az előre látható ütközések miatt szükséges volt.
Felméréshez használt készülék
Faro Focus 3D x130 típusú lézerszkenner
Felmérés részletei
3 gyáregység, 4 szint
~2500 m2 alapterület
Termelés mellett végrehajtva
Technikai adatok
Felmérés: 3 nap, 2 fő

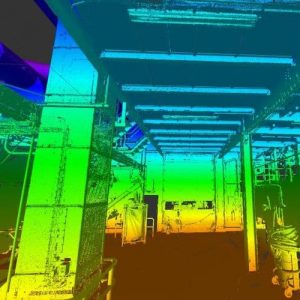

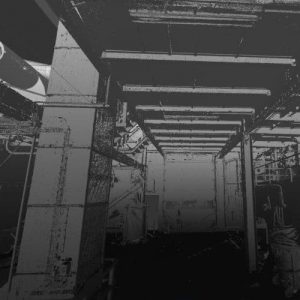

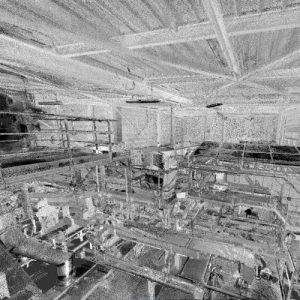

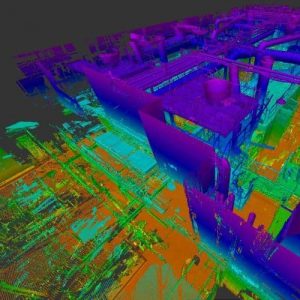

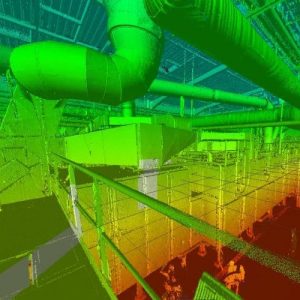

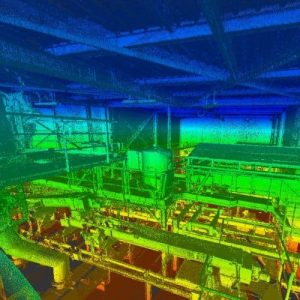

101 mérés – 1,2 milliárd felmért pont
Utómunka ideje: 5 nap
